Il n'y a pas de concordance stricte entre les différents documents (figs 5-7-8-18-19), et pourtant les figs 7-8 et 18 sont du même auteur ! Je choisis de suivre les figs 7 et 8 tracées de visu par leur auteur:

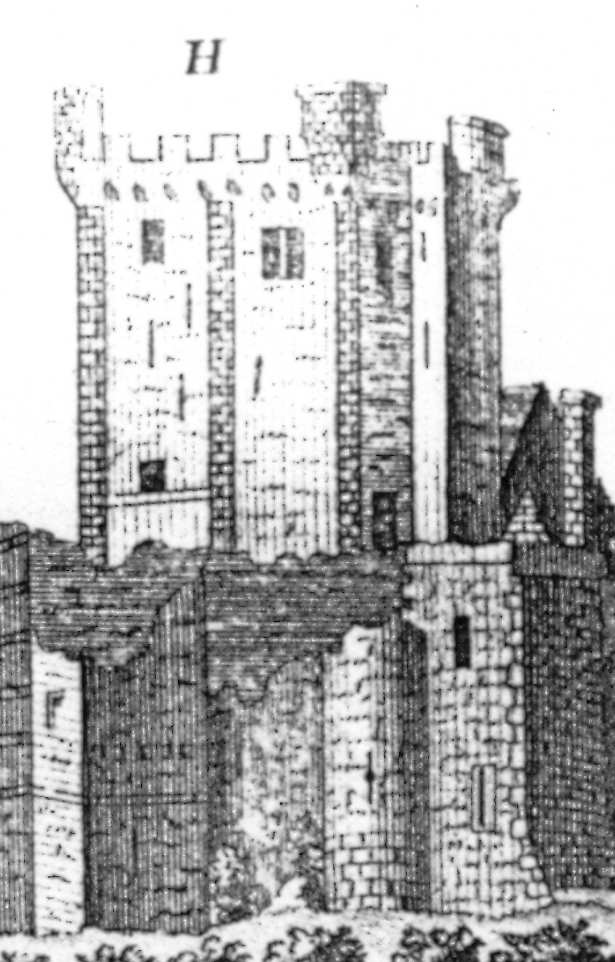

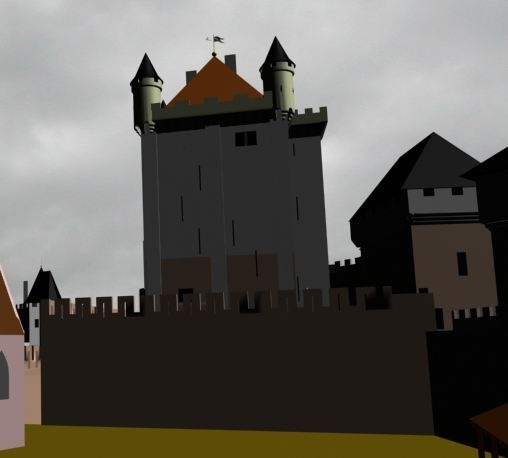

sur la fig 7, les fenêtres hautes sont légèrement décallées (celle de gauche est plus haute). Sur les figs 8 et 18, c'est celle de droite qui est au dessus. La fig 19-5 ne présente que la fenêtre simple de gauche ce qui est normal puisqu'au moment de sa réalisation, le dernier étage était déjà détruit. J'en conclus  que la fenêtre de gauche devait être comme sur les fig 8 et 18 mais comme elle doit être assez récente (non figurée sur les figs 5 et 8), je ne la trace pas sur ma vue 50 censée dater de 1440.

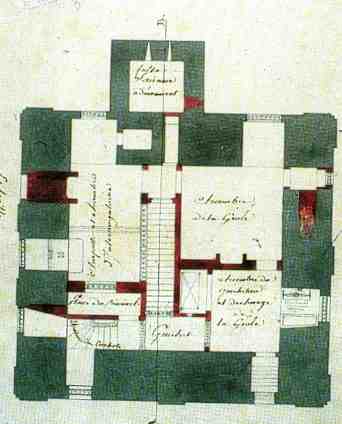

Pour les meurtrières ou plutôt les jours d'éclairage de l'escalier inframural, les figs 7 et 8 réalisés par le même auteur à un an d'écart se contredisent sans que les figs 19 (1 à 5) ne puissent les départager. Je choisis sans certitude de reproduire la fig 7.

La vraie fenêtre du bas est sans contestation au dessus d'un rang de pierres qui fait aussi saillie sur la façade côté Foch, nous donnant son niveau exact sur la fig 15
